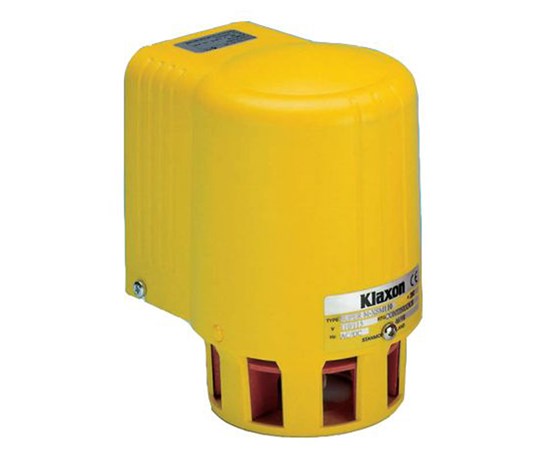

Požární signalizace - Siréna motorová SUPER M /230V/

Požární signalizace - Siréna motorová SUPER M /230V /

Instalace a popis výrobku

• Provozní napětí: 230 V AC (střídavé) +/- 10%
• Startovací proud 5 A
•  Pracovní proud: 1 A
• Doba náběhu: 0,5 s
• Frekvence: 1680 Hz
• Krytí: IP 65
• Hlasitost v 1m: 127 dB
• Rozměry: 170 x 113 x 140 mm
• Hmotnost: 1,8 kg

Všeobecné údaje:

• Siréna vydává zvuk do všech směrů a lze ji namontovat na rovný povrch nebo instalační krabici.
• Do statoru ani rotoru nesmějí zasahovat žádné překážky.
• Pokud je siréna nainstalovaná ve venkovním prostředí nebo do ní může kapat voda je potřeba natočit stator dolů a umístit sirénudo krytu tak, aby na ni přímo nepůsobily nepříznivé vlivy počasí.
• Napájení 230 V musí být zapojené přes vhodný spínač.
• Siréna je dvojnásobně izolovaná a z důvodu EMC není uzemněná.

Standardní instalace:

• Uvolněte přídržné šrouby a vyjměte konzolu.
• Při připevnění sirény počítejte s dostatečným místem pro nasazovaní na konzolu.
• Otvor ve tvaru klíčové díry je výhodný při svislé montáži.
• Ze čtyř připevňovacích bodů vyberte dva úhlopříčné. (Zbývající dva slouží k vodorovné nebo svislé instalaci na instalační krabici). Označte jejich pozici a vyvrtejte v těchto místech díry. Rovněž vyvrtejte díru pro kabel (cca 20 mm, dle typu kabelu). Konzolu připevněte. Připojte zemnící vodič.
• Utáhněte všechny 4 šrouby a dokončete kabeláž. Hnědý a modrý vodič slouží k připojení 230 V AC. Hnědý vodič – fázový vodič Modrý vodič – nulový vodič

Dokončení:

• Siréna se aktivuje připojení napětí 230 V AC a zapnutím externího spínače.
• Omezte možná zdravotní rizika:

• Sirénu nainstalujte tak, aby nikdo nemohl strčit prsty do rotujících částí.
• Siréna vydává velmi silný zvuk, který může při malé vzdálenosti poškodit sluch.
• Instalujte sirénu tak, aby k tomu nemohlo dojít.
