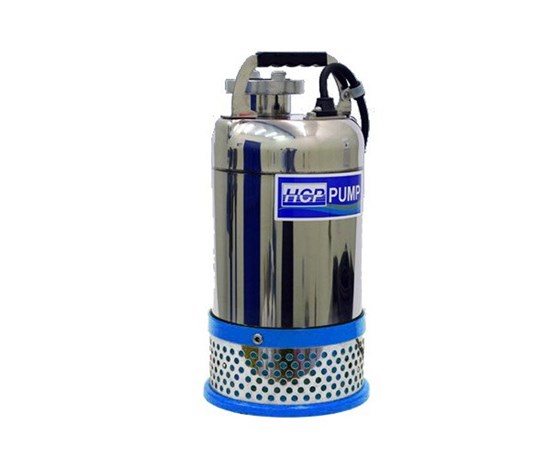

Čerpadlo kalové ponorné HCP Pump 400V- typ 50ASH 22.2. /výstup C52,15m kabel, 10m hadice/

Čerpadla jsou vyráběna moderní technologií, v novém závodě a za použití standardních i moderních nerezových materiálů, které zlepšují kvalitu a zvyšují životnost při nasazení v těžkých provozních podmínkách.

Kalová čerpadla HCP jsou čerpadla odstředivá, s různými druhy oběžných kol. Dalším znakem těchto čerpadel je jejich suchá konstrukce elektromotoru s dvojitou mechanikou ucpávkou v olejové lázni, krytá guferem.

Vybavení doplňkovou tepelnou ochrannou, možnost využití spouštěcího zařízení, různá materiálová provedení atd. jsou prvky, které zvyšují užitné vlastnosti těchto čerpadel. Profesionální čerpadla pro ČOV řady AF a drenážní těžká řady AL jsou navíc od výkonu 1,5 kW vybavena detektorem vody v ucpávkovém prostoru. Toto zařízení vyhodnocuje stav olejové náplně. V případě opotřebení spodní ucpávky a průsaku vody do oleje se ve spolupráci s vyhodnocovacím relé v rozvaděči čerpadlo vypne. Tím se ochrání elektromotor čerpadla před havárií a následně nákladnou opravou.

Každá řada ponorných kalových čerpadel HCP používá různé druhy oběžných kol. Jsou odlišná jak tvarem lopatek, tak se liší i druhem materiálu. Vždy se jedná o co nejefektivnější využití čerpadla pro daný druh čerpaného média.

Ponorná čerpadla AS - popis a konstrukce

Kompaktní ponorná čerpadla s chlazeným pláštěm pro čerpání kapalin, obsahujících abrazivní částice (písek apod.)

Oběžná kola čerpadel jsou vyrobena ze slitiny s vysokým obsahem chromu (HCR), tepelně zpracována a zpevněna. Vynikají vysokou odolností proti otěru. Plášť čerpadla a motoru, sací síto, hřídel a veškerý spojovací materiál je z nerez oceli. Sací víko je vyrobeno z perlitické litiny a kaleno na 50HRC. Ostatní části jsou vyrobeny ze šedé litiny. Čerpadla jsou vybavena dvojitými mechanickými ucpávkami SiC/SiC, mazanými stálou olejovou náplní. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero.

Elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou (bimetalem).

Elektromotor čerpadla je obtékán čerpanou kapalinou a proto je čerpadlo vhodné pro čerpání rozlehlých nádrží s nízkou úrovní hladiny.

Oběžná kola kola:

H – otevřené oběžné kolo ( H – high ) pro velké dopravní výšky
N – zavřené oběžné kolo s dobrou odolností proti ucpávání (N – normal) pro běžné použití
L – zavřené oběžné kolo (L – large) pro velké průtoky

Kalová čerpadla a jejich použití

• čerpání vody znečištěné obsahem písku a bahna do 10%
• doly, rudný průmysl, kanály a nádrže s usazeninami pevných látek
• stavebnictví – zakládání staveb, ražba tunelů, výkopové práce
• hustota čerpaných odpadních vod do 1100 kg/m3
• teplota čerpaných odpadních vod do 40°C

Ponorná čerpadla na vodu s pískem typ AS
- Jsou vhodná pro čerpání vody s pískem, blátem a kamením. Nacházejí uplatnění pro odčerpávání vody při zakládání staveb, pro zaplavené výkopy, v zatopených lomech, pískovnách dolech, skládkách popílku i jako havarijní čerpadla pro záchytné vany, při živelných katastrofách, u SDH apod.
- Dopravní množství se pohybuje v rozmezí 0,5 až 42 l/sek (2,0 až 150,0 m3/hod).
- Dopravní výška v rozmezí 39,0 až 3,0 m. Průchodnost oběžným kolem 8 až 11 mm, pH 6 až 9, obsah pevných částic až  10%.
- Výtlačné hrdlo dle velikosti čerpadla má rozměr C52 a A110 na požární hadici a DN 150.

V ceně čerpadel s hrdlem C52 a B75 je zahrnuta i 10 m požární hadice.
Typy s hrdlem A110 a hadičníkem DN 150 jsou bez hadice.

DOPORUČENÍ PRO VÝBĚR PONORNÉHO KALOVÉHO ČERPADLA HCP

Označení kalových čerpadel (od r. 2012)
Princip: Hodnota DN výtlačného hrdla, typová řada, otáčky, výkon motoru v kW (např. AF-33P2 se mění na 80AFP22,2, AS215 se mění na 50ASH...).
AL, BF - v typovém značení je u modernizovaných čerpadel uváděno ve značení typu N (např. AL05NF).

Mimo výkonu jsou mezi kalovými čerpadly následující rozdíly:
Řada AL - kalová čerpadla pro odpadní vodu, jsou osazena otevřeným oběžným kolem s vysokou dopravní výškou a účinností pro běžné použití. Rozdíl mezi provedením HCP AL-05N a HCP AL-05LN spočívá v použití různých oběžných kol, které u provedení "L" umožňuje dosažení většího průtoku (má ale nižší hodnotu max. dopravní výšky).
Řada AF - kalová čerpadla pro odpadní vodu s obsahem neabrazivního znečištění s max. velikostí nečistot 50 mm. Jsou osazena otevřeným oběžným kolem. Více druhů oběžných kol pro různé druhy kalů. P – jednolopatkové nebo dvoulopatkové oběžné kolo. U – vírové (Vortex) oběžné kolo. E – zavřené oběžné.
Čerpadla s velkou průchodností jsou označena "L". Jaké je DN výtlačného hrdla, taková je průchodnost oběžným kolem.
Řada BF - kalová čerpadla pro kaly, označení P - osazeno lopatkovým oběžným kolem s wolframovým plátkem (rozseká vláknité materiály, zabraňuje ucpání čerpadla), označní U je osazeno vírovým oběžným kolem s vynikající odolností proti ucpání.
Řada AS a AG -kalová čerpadla určená pro čerpání kapalin s obsahem abrazivních látek. Vzhledem k chlazení čerpanou kapalinou je vhodné pro použití v nádržích s nízkou úrovní hladiny. Více druhů oběžných kol – pro velké průtoky L, pro běžné, použití – N, pro velké dopravní výšky – H. Řez čerpadlem ASH je na fotografii.
Řada IC - kalová čerpadla určená pro čerpání mírně znečištěných vod, nejsou vhodná pro abrazivní znečištění. Jsou osazena uzavřenými oběžnými koly s vysokou účinností, která jsou vyrobena bronzu (A) a nebo z chromové oceli (B) s tvrdostí HRC 30. Levnější ekvivalent řady AS - mají ale větší výkon.
Řada AG - kalová čerpadla osazená vířičem, který umožňuje odčerpání i usazených látek.

Řada SF - celonerezová speciální průmyslová kalová čerpadla určená pro čerpání agresivních kapalin s obsahem neabrazivních nečistot v rozmezí hodnot pH 2 až 14. Oběžné kolo typu VORTEX s velkým prostorem pro průchod pevných částic o max. velikosti 30 až 35 mm a pro dopravu kalů s dlouhými vlákny.

Pokud je na konci typového označení za číslem uvedeno písmeno F, kalové čerpadlo je osazeno plovákovým spínačem, které ho vypne po dosažení nastavené min. úrovně hladiny. Plovákový spínač umožňuje "automatické" odčerpávání kapaliny. U každého typu je uveden min. rozměr šachty potřebný pro provoz plovákového spínače. V případě potřeby je možné jeho vyřazení uchycením k čerpadlu.
