Víc energie. Menší hmotnost. Vysoká spolehlivost.

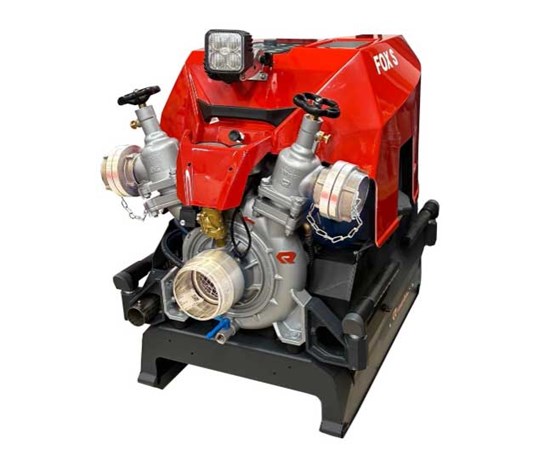

Produktová řada FOX přenosných čerpadel působí jediněčně, pokud jde o
výkon, hmotnost, spolehlivost a snadnou obsluhu.
Kompaktní rozměry a bezkonkurenční ergonomické rukojeti umožňují snadnou
přepravu k místu provozu. Díky maximální kapacitě čerpání a spolehlivé
technologii funguje za každé situace.
Podle normy:
- Mezinárodní certifikace CTIF
- EN14466:PFPN 10-1100
Čerpadlo:
- Přímý pohon 1-stupňové odstředivé čerpadlo ze slitiny z lehkého kovu.
S kroužkovým těsněním s vodou, bez řadicí spojky nerezová čerpací
hřídel, nalisovaná přímo na klikové hřídeli prostorově zakřivená oběžná
kola a vodicí aparát v spirálové skříni utěsnění hřídele pomocí
bezúdržbového kluzného kroužku.
Sání:
- Pístové čerpadlo poháněné pomocí řemene z čerpací hřídele s elektricky
ovládanou magnetickou spojkou a elektricky ovládaným sacím ventilem.
Výkon čerpadla: při 3 m sací výšce a savicí O 110 mm
- 1.050 l/min při 1 MPa
- 1.200 l/min při 0,8 MPa
- 1.800 l/min při 0,4 MPa
- 2.000 l/min při 0,2 MPa (uzavírací
tlak 1,55 MPa)
Elektrika:
- bezúdržbová AGM baterie, 18Ah, 12V
- LED-světlomet, 12 V, 18 W, 1800 lm, odnímatelný se spirálovým kabelem
osvětlení palivové nádrže
Obslužný panel LCS 2.0 obsahuje následující:
- tlačítko zapalování Zap resp. motor start
- tlačítko zapalování Vyp resp. motor stop
- tlačítko ovládání pístové vývěvy
- otočné kolečko pro nastavování otáček motoru
- otočné kolečko s tlačítkem pro zapnutí regulace tlaku čerpadla (na přání)
- tlačítko osvětlení
- tlačítko volnoběhu (volnoběžné
otáčky)
Pomocí barevného display je možno zobrazit následující údaje:
- ukazatel napětí baterie V
- ukazatel obsahu palivové nádrže (0-100%)
- ukazatel teploty chladicí vody °C
- ukazatel výstupního tlaku MPa
- ukazatel vstupního tlaku MPa (na
přání)
- varování a chybová hlášení
- servisní informace (provozní
hodiny, poslední provedený servis)
VÝKONNÉ
ČERPADLO. MAXIMÁLNÍ SNADNOST POUŽITÍ
|
|
Čerpadlo s maximální účinností
Čerpadla FOX jsou vybavena nově vyvinutou jednopatrovou čerpací
jednotkou, která byla vyvinutá speciálně pro použití v přenosných
čerpadlech. Stacionární oběžné kolo s prostorově zakřivenými
lopatkami ve spirálovém pouzdře z lehké slitiny mění mechanický
výkon motoru v jednostupňovém odstředivém čerpadle na hydraulický
výkon s velmi vysokou účinností. Hřídel čerpadla vyrobená z
nerezové oceli, snadný přístup k motoru a čerpadlu dělá z modelů
FOX velmi snadné na údržbu.
|
 |
|
Bezpečné a rychlé čerpání
Rosenbauer FOX působí také svou robustní konstrukcí. Jakmile je
čerpadlo plné vody, čerpadlo se automaticky vypne. Provoz
naplnění, používaný například při vypouštění zaplavených sklepů,
je možný bez jakýchkoliv úprav nebo kroků obsluhy.
|
| INTUITIVNÍ
OVLÁDÁNÍ LCS 2.0 |
Přenosné čerpadla
FOX jsou řízeny a monitorovány pomocí řídicího systému LCS 2.0
a přístrojového panelu s integrovaným barevným displejem. Logicky
navržená obslužná struktura odstraňuje obsluhu v co nejvyšší míře:
Uživatel okamžitě obdrží informace o aktuálním stavu, okamžitou
zpětnou vazbu o všech poruchách nebo provozních chybách a návrhy
správné manipulace. |
 |
| TECHNOLOGIE
V DETAILECH |
|
Osvětlení
- Integrované protilehlé podsvícení ovládacího a přístrojového
panelu.
- Silný LED reflektor, výškově nastavitelný a odnímatelný, se
spirálovým kabelem pro maximální flexibilitu.
- Standardní dodatečné osvětlení na plnicím hrdlu palivové
nádrže.
Přenosný rám
- Ergonomické, pogumované rukojeti pro dokonalé pohodlí. Díky
sklopným držadlům lze přenosné čerpadlo přenášet oběma rukama na
každé rukojeti.
- Rozměry dle EN 14466, příloha A
- Držák pro klíč STORZ.
|
 |
|
Palivová nádrž
- Palivová nádrž s kapacitou 20 l pro dlouhý provoz. (cca
2 hodiny)
- Do přenosnosných čerpadel se může během provozu doplňovat
palivo. Schváleno a certifikováno společností TÜV.
FIRECAN
- Standardní zásuvka FIRECAN pro připojení k samostatnému
dálkovému ovladači nebo k vozidlu. DIN 14700.
Dálkové ovládání
- Přídavný ovládací a přístrojový panel, odpojený od čerpadla,
který umožňuje ovládání čerpadla z vozidla.
USB zásuvka a úložný prostor
- Až dvě zařízení mohou být paralelně nabíjeny prostřednictvím
zásuvky USB a uloženy vedle řídicí jednotky.
|
| MOŽNOSTI
UPGRADU UŽITEČNÝCH APLIKACÍ V PROVOZU |
|
Regulátor
tlaku čerpadla s varovným systémem pro monitorování kavitace a
sání
Regulátor tlaku čerpadla automaticky reguluje otáčky motoru.
Nastavený výstupní tlak zůstává konstantní. Výstraha kavitace
varuje obsluhu před možným poškozením čerpadla. Sledování
vstupního tlaku zabraňuje vyprázdnění sacího potrubí během
čerpání.
|
Provoz čerpadla dálkově nebo ze strany
Ovládací a přístrojový panel lze také namontovat na bok, zejména pro
montáž do vozidla. To také zajišťuje optimální provoz čerpadla.
Případně lze k čerpadlu dálkově připojit další ovládací panel.
Čerpadlo a jeho funkce mohou být provozovány z alternativního
řídicího bodu. |
Osvětlení nosného rámu
Osvětlení nosného rámu zajišťuje dokonalou viditelnost pro všechny
nosiče. |
Ochrana proti přehřátí
Mechanická ochrana proti přehřátí účinně chrání čerpadlo před
přehřátím. V případě, že teplota vody dosáhne cca. 60°C. Po
ochlazení na cca. 55°C se ventil automaticky uzavře. |
Režim soutěže
Pro výkonnostní soutěže může být čerpadlo ihned plně funkční. To
znamená, že jediným stisknutím tlačítka na ovládacím panelu, v
závislosti na pravidlech soutěže, dosahuje a udržuje požadovaný
jmenovitý tlak v co nejkratším čase. |
|
Otočné výstupní otvory
S možností otáčení výstupních otvorů, je ovládání hadic v těsných
prostorech výrazně snadnější.
|
Volitelné příslušenství (nutno napsat do poptávky)
- Mechanická ochrana proti přehřátí
- Spolehlivě zabraňuje přehřátí čerpadla, při běhu na prázdno (bez
vody)
- Termostat se otevírá při teplotě vody 60°C (nasaje
se čerstvá voda a čerpadlo je chlazeno)
- Ochrana proti opaření (voda
může dosáhnout maximálně 60°C)
- Chrání čerpadlo před přehřátím › Vznik páry bublin ve
vodě › Kavitace ›
Poškození oběžného kola
- Spojka Storz B75
na výtlak
- Spojka sacího hrdla A110
(závit)
- Zásuvka pro dobíjení akumulátoru MAGCODE 12V
| Maximální průtok [l/min] |
2000 l/min (0,2 MPa) |
| Průtok při 0,8 MPa |
1200 l/min |
| Průtok při 1 MPa |
1050 l/min |
| Typ sací spojky |
A110 |
| Typ výtlačné spojky |
2× B75 |
| Motor |
BRP-Rotax R2 (599 ccm) |
| Výkon motoru |
29 kW (38,8 HP) |
| Rozměry VxŠxD [mm] |
845×636×926 mm |
| Hmotnost [kg] |
150 kg dle EN 14466 |
| Objem nádrže [l] |
19 l |
